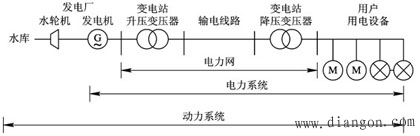

一、 電力系統的構成
     由發電廠、電力網（變電所和電力線路）和用電設備組成的統一整體。 電力系統的作用是由各個環節分別完成電能的生產、變換、輸送分配和消費等任務

     發電廠 概念：生產電能的工廠，把各種天然能源轉化電能。
     分類：按發電廠能源取得的方式不同分類（火電、水電、核電、風電）
     變電所　概念：變換電壓和交換電能的場所
     組成：變壓器及配電裝置
     分類：升壓和降壓變電所
     電力線路
     二、 對電力系統的基本要求
     滿足用電需求，保障供給
     保證可靠的持續供電
     保證良好的電能質量
     保證電力系統運行的經濟性
     三、電力系統額定電壓
     1、額定電壓：（銘牌上所標的電壓）
     定義：能使受電器（電機、變壓器、用電設備）正常工作的電壓。
     2、我國額定電壓等級
     – 為了使電力工業和電力制造業的生產標準化、統一化、系列化，世界上許多國家和組織都制定了有關額定電壓的標準。
     – 我國電力網額定電壓等級如下：
     0.22、0.38、3、6、35、（60）、110、220、330、500、750 、1000KV
     3、各種電氣設備的額定電壓
     因?yàn)樵谳旊娋€路輸送負荷電流時必然要產生電壓損失，為了保證電網末端的用電設備工作在正常電壓下，國家規定：
     （1）電力網及用電設備的額定電壓
     用電設備容許的電壓偏移一般為5%，沿線電壓降落一般為10%，因而要求線路始端電壓為額定值的1.05倍，并使末端電壓不低于額定值的0.95倍。 可取線路始末兩端電壓的平均值Uav作為電力網的額定電壓。
     （2）發電機額定電壓
     發電機通常接于線路始端，因此發電機的額定電壓為線路額定電壓的1.05倍
     UGN ＝UN（1＋5％）
     例如：線路電壓為10KV，則 發電機電壓為10.5KV.
     （3）變壓器額定電壓
     變壓器具有發電機和負荷的雙重地位，它的一次側是接受電能的，相當于用電設備；二次側是送出電能的，相當于發電機。
     變壓器一次側額定電壓：
     ①變壓器一次側額定電壓取等同于用電設備額定電壓；
     ②對于直接和發電機相聯的變壓器，其一次側額定電壓等于發電機的額定電壓，即：U1N＝UGN ＝UN（1＋5％）
     變壓器二次側額定電壓：
     ①當距用電設備較近時，取比線路額定電壓高5%。
     ②當距用電設備較遠時，變壓器二次額定電壓取比線 路額定電壓高10%。
     因變壓器二次側額定電壓規定為空載時的電壓，高出的10％電壓其中有5％用來補償正常負載時變壓器內部阻抗和線路阻抗所造成的損失。
